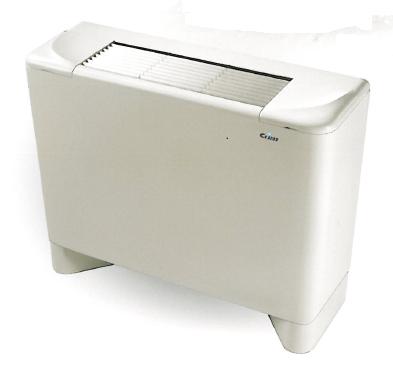

Fan coil podparapetní FVW
Hlavní stránka
→ kancelářské objekty → Vytápění/chlazení tepelnými čerpadly ZEMĚ-VODA + fancoil, radiator, podlaha
|
Modely - 2 řadý výměník | 12 | 22 | 32 | 42 | 52 | 62 | 72 | |
|---|---|---|---|---|---|---|---|---|
|
Nominální průtok vzduchu vysoká/střední/nízká |
m3/h | 240/190/140 | 340/260/170 | 430/340/250 |
540/420/280 | 690/530/400 | 910/730/510 | 1180/810/590 |
| Celkový chladící výkon1) |
kW | 0,95 | 1,29 |
2,02 |
2,51 |
2,9 |
3,86 | 5,16 |
| Topný výkon2) |
kW | 2,61 |
3,66 |
5,06 |
6,44 |
7,9 |
10,54 | 13,16 |
| Připojení vody |
palce | 1/2" |
1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
|
Modely - 3 řadý výměník | 13 | 23 | 33 | 43 | 53 | 63 | 73 | |
|---|---|---|---|---|---|---|---|---|
|
Nominální průtok vzduchu vysoká/střední/nízká |
m3/h | 240/190/140 | 340/260/170 | 430/340/250 |
540/420/280 | 690/530/400 | 910/730/510 | 1180/810/590 |
| Celkový chladící výkon1) |
kW | 1,31 | 1,77 |
2,47 |
3,11 |
4,04 |
5,09 | 6,45 |
| Topný výkon2) |
kW | 3,2 |
4,19 |
5,70 |
7,03 |
9,01 |
11,69 | 14,59 |
| Připojení vody |
palce | 1/2" |
1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
|
Modely - 4 řadý výměník | 14 | 24 | 34 | 44 | 54 | 64 | 74 | |
|---|---|---|---|---|---|---|---|---|
|
Nominální průtok vzduchu vysoká/střední/nízká |
m3/h | 240/190/140 | 340/260/170 | 430/340/250 |
540/420/280 | 690/530/400 | 910/730/510 | 1180/810/590 |
| Celkový chladící výkon1) |
kW | 1,49 | 2,05 |
2,77 |
3,54 |
4,58 |
5,96 | 7,26 |
| Topný výkon2) |
kW | 3,45 |
4,53 |
6,35 |
7,75 |
9,93 |
13,00 | 16,19 |
| Připojení vody |
palce | 1/2" |
1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" |
1) Okolní teplota vzduchu 27°C (suchý teploměr), 19°C (mokrý teploměr)
2) Okolní teplota vzduchu 20°C (suchý teploměr), teplota vody 70/60°C
Fan coily řady FVW jsou vyráběny ve třech designových provedení floyd, marvin, elmer
technický list:Fan coil podparapetní FVW.pdf

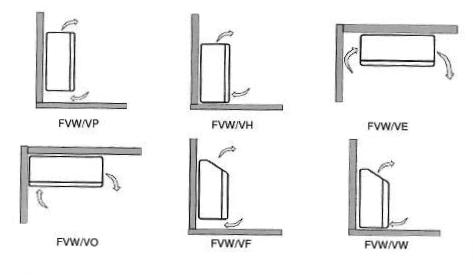

Fan coily FVW jsou v několika technických provedení viz. obr.:
