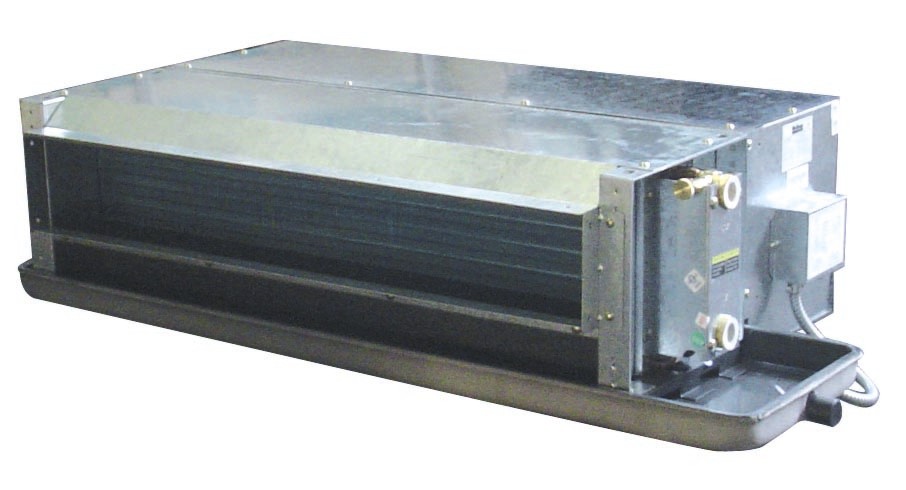

Fan coil vestavěný stropní MCW
Katalogový list: FC_MCW_kat_list.pdf
| Modely | 200C | 300C | 400C | 600C | 800C | 1000C | 1200C | |
|---|---|---|---|---|---|---|---|---|
|
Nominální průtok vzduchu Supervysoká/vysoká/střední/nízká |
m3/h | 327/307/ 269/246 |
572/456/ 363/325 | 710/541/ 475/445 | 1000/785/ 691/663 | 1264/1018/ 863/717 | 1436/1234/ 1115/805 | 1785/1500/ 1298/1106 |
| Celkový chladící výkon1) | kW | 2,2 | 3,4 | 4,2 | 6,1 | 7,1 | 8,2 | 9,8 |
| Topný výkon2) | kW | 2,4 | 4,1 | 5,4 | 7,3 | 8,8 | 10,2 | 12,2 |
| Průtok vody | l/s | 0,106 | 0,162 | 0,201 | 0,288 | 0,337 | 0,388 |
0,464 |
| Připojení vody | palce | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
1) Při nominálních podmínkách: teplota vody na vstupu 7°C, na výstupu 12°C; teplota vstupního vzduchu 27°C suchý teploměr; super vysoká rychlost
2) Při nominálních podmínkách: nominální průtok vzduchu, teplota vody na vstupu 50°C; teplota vstupního vzduchu 20°C; stejný průtok vody jako při chlazení; super vyskoká rychlost
| Modely | 200H | 300H | 400H | 600H | 800H | 1000H | 1200H |
|
|---|---|---|---|---|---|---|---|---|
|
Nominální průtok vzduchu Supervysoká/vysoká/střední/nízká |
m3/h |
314/290/ 257/241 |
529/422/ 338/298 |
671/536/ 494/460 |
1004/811/ 725/653 |
1194/963/ 856/700 |
1346/1154/ 1039/743 |
1674/1406/ 1200/1069 |
| Celkový chladící výkon1) | kW |
2,2 |
3,2 |
4,1 |
6,1 |
6,8 |
7,8 |
9,4 |
| Topný výkon2) | kW |
2,7 |
4,1 |
5,3 |
7,7 |
8,5 |
9,5 |
11,7 |
| Průtok vody | l/s |
0,102 |
0,153 |
0,194 |
0,289 |
0,324 |
0,373 |
0,446 |
| Připojení vody | palce |
3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" | 3/4" |
1) Při nominálních podmínkách: nominální průtok vzduchu, teplota vody na vstupu 7°C, na výstupu 12°C; teplota vstupního vzduchu 27°C suchý teploměr; 19°C mokrý teploměr; vysoká rychlost
2) Při nominálních podmínkách: nominální průtok vzduchu, teplota vody na vstupu 70°; teplota vody na výstupu 60°C; teplota vstupního vzduchu 20°C; super vysoká rychlost
